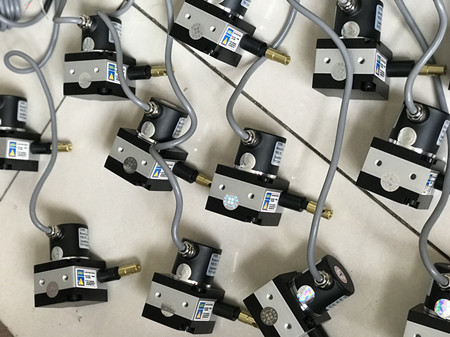

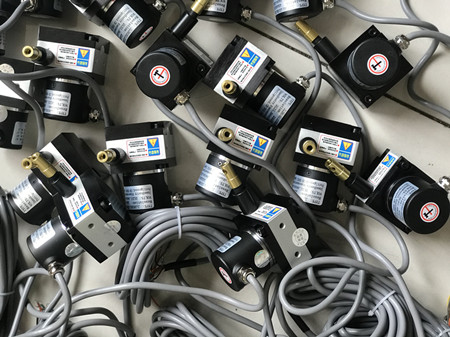

JL150-V1500系列直線位移傳感器也稱作拉線電子尺，在使用方法上是根據實際要求在油壓機的主缸、液壓墊上分別安裝下滑板式、JL系列的直線位移傳感器。
JL系列直線位移傳感器的原理：
在一個半自動工作過程中，油壓機的主缸、液壓墊分別帶動拉線電子尺移動，將采集到的兩點模擬量值輸入到FX2N-8AD，F(xiàn)X2N-8AD將此模擬輸入數值（此時是電壓輸入），轉換成數字值，并且把他們傳輸?shù)絇LC主單元。主缸、液壓墊選用直線位移傳感器的有效測量長度為500mm、400mm
JL JL150-V1500系列電子尺的靈敏度：
1、電子尺的靈敏度是指傳感器在穩態工作情況下輸出量變化△y對輸入量變化△x的比值。它是輸出一輸入特性曲線的斜率。如果傳感器的輸出和輸入之間顯線性關系，則靈敏度S是一個常數。否則，它將隨輸入量的變化而變化。靈敏度的量綱是輸出、輸入量的量綱之比。
2、比如某位移傳感器，在位移變化1mm時，輸出電壓變化為200mV，則其靈敏度應表示為200mV/mm。當傳感器的輸出、輸入量的量綱相同時，靈敏度可理解為放大倍數。提高靈敏度，可得到較高的測量精度。但靈敏度愈高，測量范圍愈窄，穩定性也往往愈差。一般而言，靈敏度大對測量電路要求低。
3、靈敏度過大之后，一般也會要求測量電路的測量范圍寬。比較理想的是選擇合適的靈敏度，使JL系列 直線位移傳感器在你關心的測量范圍內輸出零至滿幅的信號。這樣你的測量電路的測量范圍就能充分利用，最大限度上提高測量精度。
綜上所述就是JL150-V1500系列 直線位移傳感器的原理與靈敏度的介紹，精量電子科技生產的拉線位移傳感器、拉繩編碼器、防水及防爆位移傳感器已被廣大用戶所認可。
|
